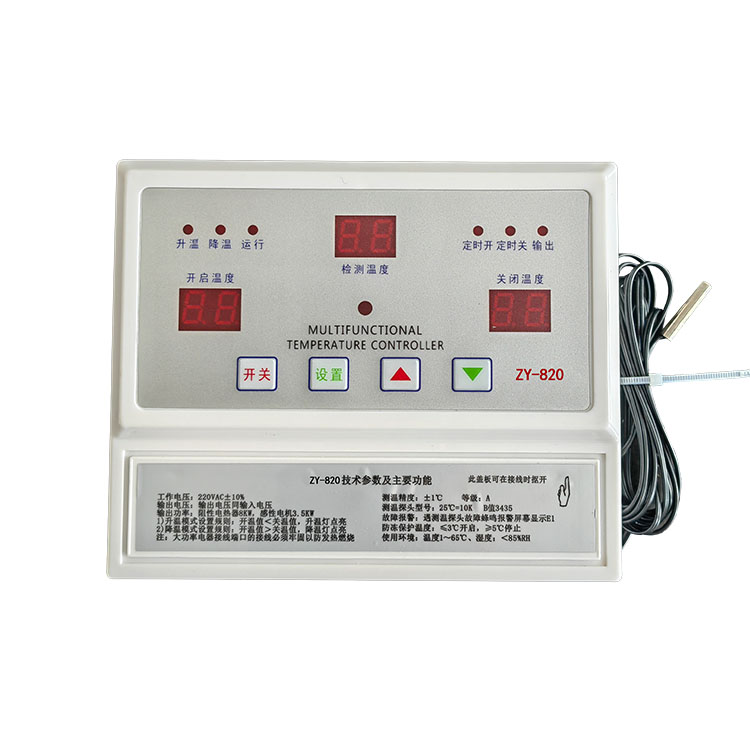

ZY-820智能温控器
（大功率8KW控制器220V风机温控器排风加热取暖温控仪表开关）
产品介绍
ZY-820智能温控器采用NTC-10K 3435热敏电阻测温，控制一路继电器常开点输出控温，控温3-99度，本款产品具有升温和降温两种控温模式，运行时可选一种控温模式，控制输出稳定精准，温度误差校准，设置参数永久记忆，停电来电后继续执行断电前的工作状态。操作非常简单，窗口显示内容更多更直观，应用广泛，常开点有源输出可直接负载输出，并选配遥控器，增加倒计时功能，壁挂式设计，安装使用更方便!
产品参数
产品名称： ZY-820智能温控器
型 号: ZY-820
输出电压: 220V
控温范围: 3-99℃
测温范围: -9-99°C
负载功率: 阻性负载(8kw)感性负载(3kw)

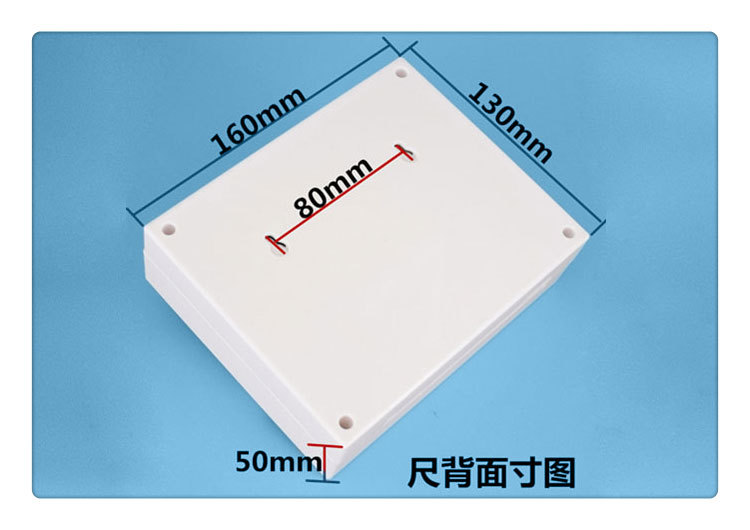

外形尺寸: 160×130×50mm
探头型号: 高精度NTC 热敏电阻 3435
控制对象: 一路输出(适合于加热设备或降温设备)
工作模式: 升温模式或降温模式
预约定时: 定时开机/定时关机按小时计算(1-24小时)
遥控距离: 15米左右(遥控器选配)
探头线长: 2.5 米(可用电话线网线铜线来延长，距离40米)
故障报警: 当温度感应到电路短路或开路时，显示日并报警
参数记忆: 设置的参数永久记忆
温度校准: 遇检测温度不准时可自己进行校准
功能介绍
1.升降温模式
升温模式:俗称加热模式指的是低温开启,高温关闭
例如:开启温度设置 25℃,关闭温度设置 30℃
当温控器的检测温度(实际温度)低于您设置的开启温度
(25℃),温控器就会开启输出,给您的加热设备供电,开始加热
当温度加热到您设置的关闭温度(30℃)时,温控器就会关闭输
出,停止给您的加热设备供电,停止加热,让您的温度保持在
一定范围!(25℃-30℃之间)
升温模式下,实际温度要低于开启温度才会开启加热
设备，高于关闭温度才会停止加热。
常用的加热设备:加热棒、电暖器、发热管、灯泡、电热毯等。
降温模式:俗称制冷模式，指的是高温开启,低温关闭
例如:开启温度设置 30℃，关闭温度设置 25℃
当温控器的检测温度(实际温度)高于您设置的开启温
度(30℃).温控器就会开启输出,给您的降温设备供电
开始降温,当温度下降到您设置的关闭温度(25℃)时温
控器就会关闭输出,停止给您的降温设备供电,停止降
温,让您的温度保持在一定范围!(30℃-25℃之间)
降温模式下,实际温度要高于开启温度才开启降温设
备，低于关闭温度才停止降温。
常用的降温设备:空调.冰箱,冷风机,水帘,喷水器等。
升温模式设置方式
设置要领:开启温度 < 关闭温度
使用案例:控制热水器，加热到30度停止，温度下降到25度再次启动加热，如何设置?
25.0 < 30.0
开启温度 关闭温度
降温模式设置方式
设置要领:开启温度 > 关闭温度
使用案例:控制养殖风机，风机通风到25度停止，温度上升到30度再次开启风机降温，如何设置?
30.0 > 25.0
开启温度 关闭温度
2.定时开机和定时关机(1-24 小时)单位:小时
可预约开机时间和倒计时关机时间
例如:定时关机(定3个小时以后关机)
温控器在运行的时候,可以定3个小时以后自动关机，
让温控器切换到待机状态,让温控器停止工作。
例如:定时开机(定2个小时以后开机)
温控器在待机的时候，可以定2个小时以后自动开机让温控器切换到运行状态,让温控器开启工作。
3.温度显示不正确的时候可自己进行校准
校准范围:上增 1-I0℃,下减 I-10℃
4.温控器的作用
就是设置一个开启温度,一个关闭温度,温度到了设置的开启温度就开启设备工作,温度到了关闭温度就停止设备工作,从而达到节能恒温的效果.
5.最高上限温度设置
如养殖的温度一般不超过 45℃.可设置最高限温45℃,限温以后.在调节温度的时候最高只能调到 45℃防止别人误操作.把温度设置很高,起到一个保护作用。
6.检测温度异常报警
当检测温度的测温探头进水短路,断路,或者没有接好等故障时.温控器停止运行,检测温度显示 EI并蜂鸣报警。
7.参数永久记忆功能
当温控器断电以后,温控器会自动储存断电之前的设置参数.在来电的时候.温控器会按照以前设置的参数和运行模式来工作,不需要在重新设置参数。
8.恢复出厂设置
遇程序调节混乱可恢复出厂设置,在设置另外设置参数。
9.防冻保护
温控器在待机的时候,检测温度小于或者等于3℃时.自动开启输出,开启输出后 10 分钟遇温度不升高.则每10分钟开启输出1分钟 ，反复循环.当检测温度大于或等于 5℃时，停止输出。
产品详细说明
各种显示及提示:
1.上电显示及提示:上电后数码管全屏显示及所有指示灯点亮2秒，同时蜂鸣2声紧接着继电器吸合2次。
2.待机显示:上电初始显示过后待机显示，测温显示检测温度，开温、关温显示G段笔画，其它指示灯全部熄灭。
3.控温运行显示:开启控温后'运行’指示灯点亮，输出开启时输出灯亮输出关闭时输出灯熄灭。
常用操作:
1.开关机操作:待机时按'开关键’开启控温运行，运行时按'开关键’关闭控温。
2.控温值调节:
控温值调节:待机或运行时短按“设置键’开温值闪烁显示，升温灯点亮，按△ 或▽ 键调节，然后再按'设置键’开温值不闪烁显示，关温值闪烁，按△ 或 ▽键调节，然后再按'设置键”保存设置并返回待机或运行。
控温模式指示灯说明：调节关温值时关温值>开温值升温灯点亮，关温值<开温值降温灯点亮。
高级设置:(以下设置的长按动作必须在温控器主机操作)
1.最高上限限制调节范围设置:(调节范围30~99°)待机时长按△键5秒，开温闪烁显示 99，按△ 或▽ 键调节，完后按'开关键”保存设置返回待机。
2.检测温度校准:待机时长按 ▽ 键测温闪烁显示检测温度，按△或▽键调节，完后再按'开关键’保存设置返回待机(调节范围:减15°增15°)。

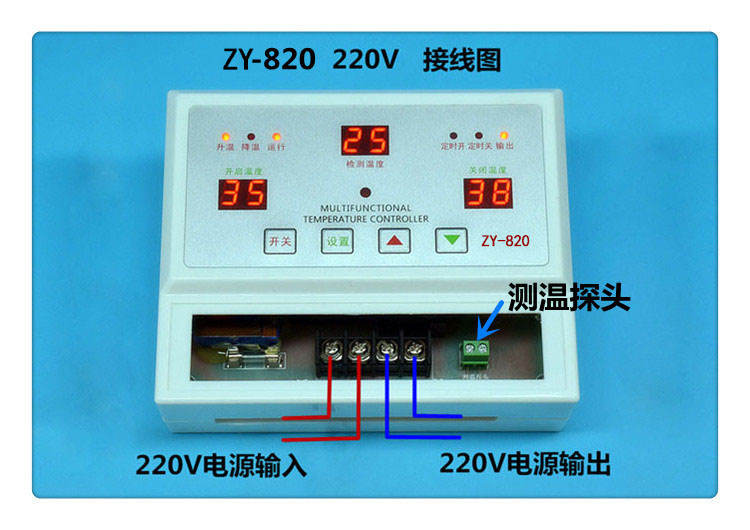

接线方式
产品清单：温控器主机一台、探头一根线长2.5米，说明书一份。
常见的故障代码和解决方法
故障:检测温度显示E1
解决办法:先检查探头线是不是哪里断开了，或者裂开了，或者被老鼠咬断了，如果有自己把探头线接一下就可以正常使用了，如果探头线是完整无缺的，那就检查探头接线柱是否松动，或者拧开螺丝，拿出探头，把探头的线头剥的长一点，在接上去，或者换一个新的探头上去。
应用领域
1.宠物:鱼缸，水族箱，爬虫蛇龟箱
2.养殖:孵化育雏，保温箱控温，通风散热，温度检测(报警)
3.农业:菌种发酵，育种育苗，温室大棚，食用菌，花卉培育
4.家居:电暖，水暖，取暖器，电热膜，电热坑，电热毯，电扇，空调，冰箱
5.食品:酿酒，醪糟，面粉发酵，升豆芽，酸奶制作，果蔬保险
6.工业:温控机柜，实验烘箱，仓库检测，循环泵，加热棒，风机等…其实只要用于温控器的地方都可以用。
