E8型导轨安装仪表用键盘显示器
一、产品概述
E8型键盘显示器，是一种导轨安装仪表专用的手持显示器，使用1394专用连线连接无显示屏的导轨仪表，用于数据显示和参数设置。该键盘显示器允许带电拔插，可以仅在需要设置参数时使用，也可以安装在DIN导轨上作为长期显示器。
二、功能特点
1、用于D5\E5系列导轨安装型仪表的显示及键盘操作。
2、可以设置下位机参数及显示数据，显示及键盘操作功能完全与盘装仪表兼容。
3、可以带电热拔插。
4、既可导轨安装，也可手持操作。
5、用于大屏幕触摸操作记录型仪表，对仪表内部参数进行编程。
三、面板说明
E8型导轨安装仪表用键盘显示器使用1394插座及专用连线连接D5、E5外形仪表，对仪表内部参数进行编程。可以仅在需要编程时使用，也可以安装在DIN导轨上作为长期显示器。

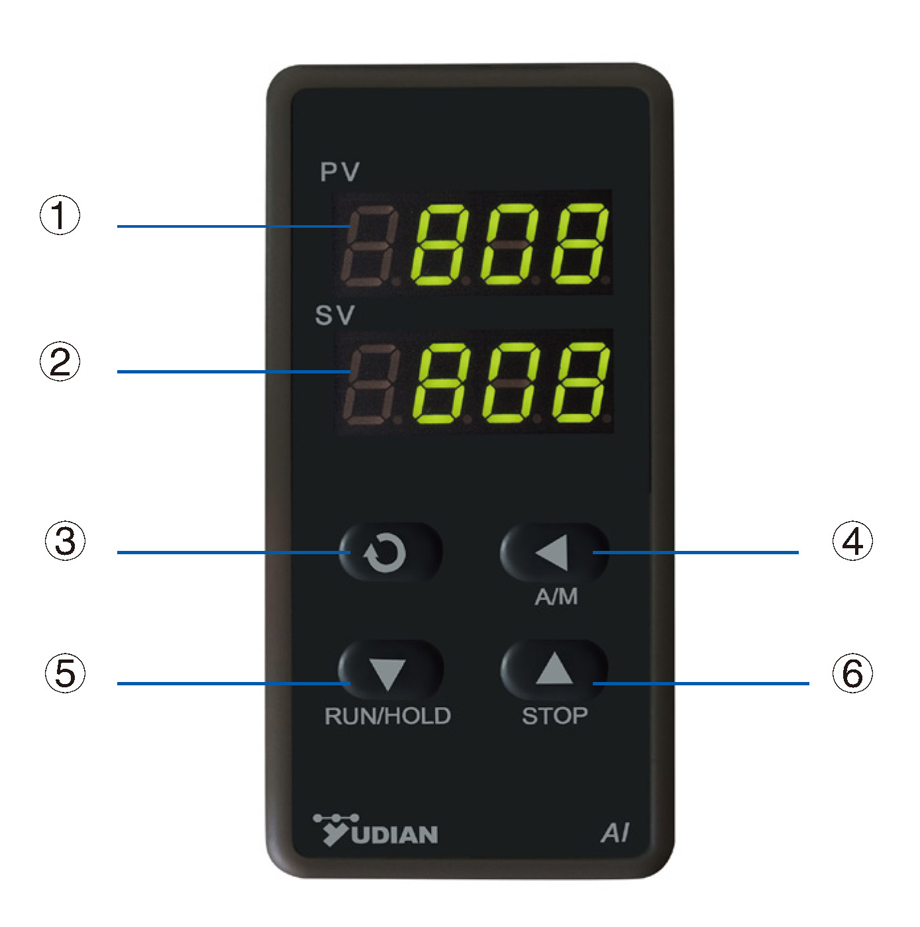

各部位说明如下：
① 上显示窗，显示测量值PV、参数名称等
② 下显示窗，显示给定值SV、报警代号、参数值等
③ 设置键，用于进入参数设置状态，确认参数修改等
④ 数据移位（兼程序型仪表定点控制操作）
⑤ 数据减少键（兼程序型仪表运行/暂停操作）
⑥ 数据增加键（兼程序型仪表停止操作）
